SCHEIDT SYSTEM NZ

Nicht begehbare Stationen, Zellenbauweise

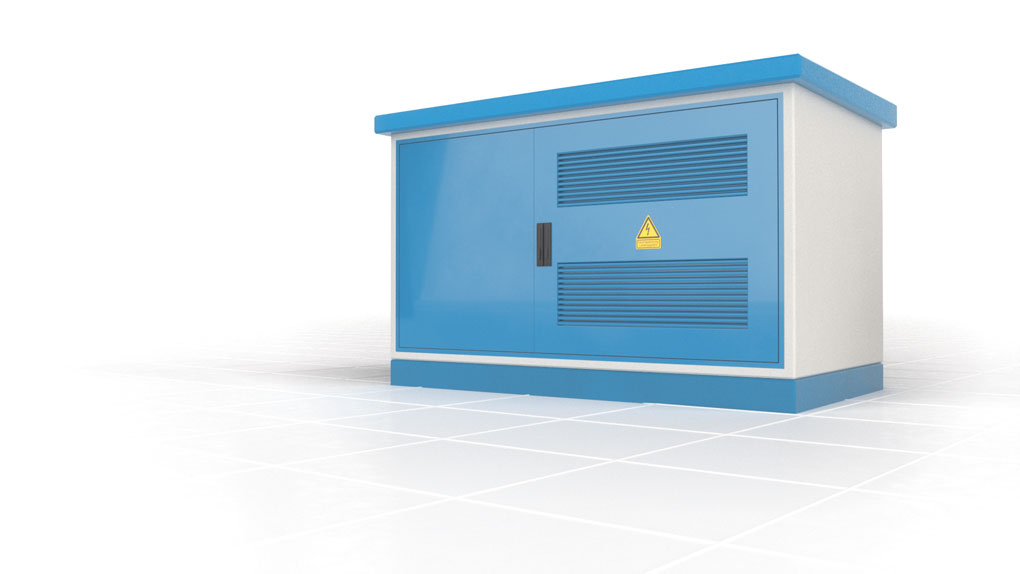

Das SCHEIDT SYSTEM NZ 150-260 im Detail.

Scheidt_NZ-150-260
Scheidt_NZ-150-260

Technische Daten:

SCHEIDT SYSTEM NZ 150-260

Nennleistung: max. 630 kVA¹
Abmessungen außen:
B: 1,50 m L: 2,60 m H: 2,41 m
Abmessungen innen:
B: 1,27 m L: 2,38 m H: 2,17 m
Gesamtleergewicht:² ca. 5,92 t
Dachgewicht: ca. 1,33 t
Bebaute Fläche: 3,90 m²
Umbauter Raum: 9,40 m³
Nutzfläche: 3,02 m²
Stationsanschlag: Rd30
Dachanschlag: Rd16
Standardtürmaße Lichtes Türmaß Lichtes Türmaß
Baurichtmaß Stahltüren Alutüren
B: 2375 x H: 1320 mm B: 2285 x H: 1230 mm B: 2315 x H: 1185 mm

¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.

² Leergewicht abhängig vom Stationsaufbau.
