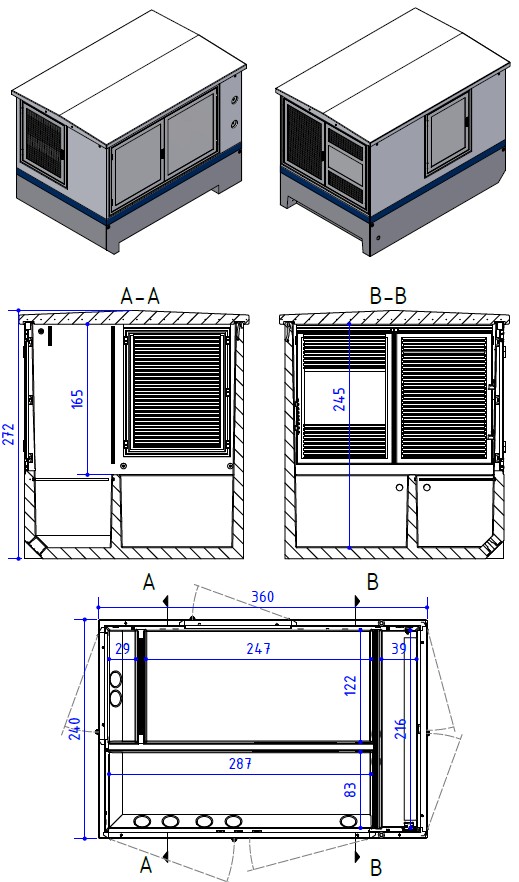

Technische Daten, Abmessungen
NZ 240-360 MS-seitlich
Kompaktstation
| Nennleistung¹: | max. 1600 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,72 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,45 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2865 x 1545 mm | 2750 x 1430 mm |
| NS | 2245 x 1545 mm | 2130 x 1430 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1430 mm |
| Fernwirk | 1170 x 1415 mm | 1035 x 1430 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
