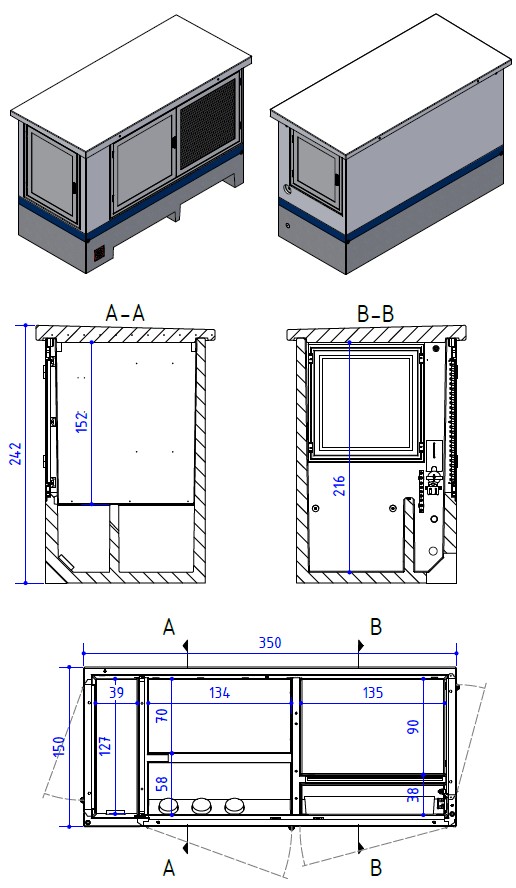

Technische Daten, Abmessungen
NZ 150-350 ONS mit Trafo- und Fernwirkklappe
| Nennleistung¹: | max. 630 kVA | |
| Abmessungen außen: | ||
| B: 1,50 m | L: 3,50 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,27 m | L: 3,27 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2865 x 1415 mm | 2750 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
| Fernwirk | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
