Da geht nichts durch
SCHEIDT Auffangwannen aus Beton

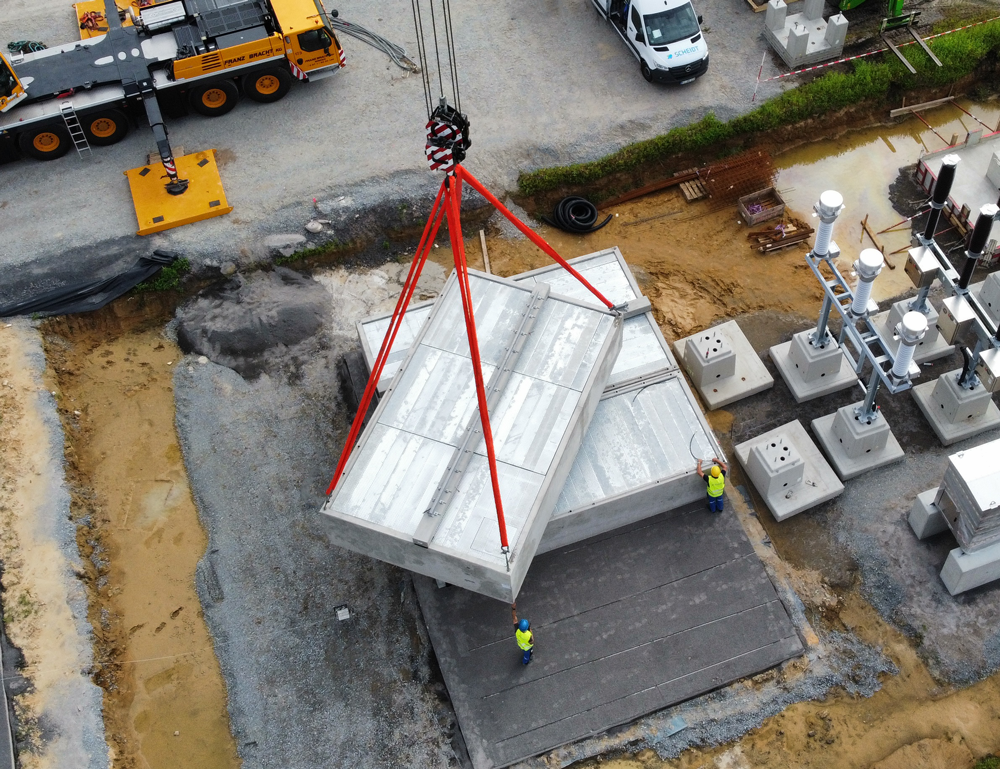

Auffangwannen für Transformatoren und LAU-/HBV-Anlagen
Konzipiert als modulares Baukastensystem für geringe, mittlere oder hohe Beanspruchung (gemäß TRwS 786), wird die Auffangwanne – je nach Größe und Bedarf – individuell an Ihre Anforderungen angepasst. Drei Baureihen bieten vielfältige Kombinationsmöglichkeiten.
Die Ausstattung ist umfassend: Beton- oder Gitterrostabdeckung mit Einstiegsluke, Erdungsdurchführungen, geschlossene Dichtsätze HRD sowie Edelstahlwannenverbinder DN 125. Trafoschienen, Überdachung und sonstige Ein- und Aufbauten übernehmen wir ebenfalls gern für Sie.
Auffangwannen nach TRwS 786 mit DIBt-Zulassung
Unser System für die Auffangwannen verfügt über eine allgemeine bauaufsichtliche Zulassung beim DIBt, welche im Allgemeinen die wasserrechtliche Eignungsfeststellung (n. §63 WHG) mit abdeckt und somit die Bearbeitungsdauer im bauaufsichtlichen Genehmigungsverfahren deutlich verkürzt.
Daten zu SCHEIDT-Auffangwannen
Betonwannen, unbeschichtet flüssigkeitsdicht
- FDE-Beton nach DAfStB – Richtlinie BUmwS: flüssigkeitsdichter Beton mit Eindringprüfung
- Festigkeitsklasse nach DIN 1045-2: C35/45
- Expositionsklassen nach DIN 1045-2: XC4, XF3, XA1, XD1*, XS1*
*Einsatzgrenzen, soweit projektbezogen erforderlich
Betonwannen, beschichtet
- Undurchlässig, flüssigkeits-/witterungsbeständig, bedingt begehbar
Betonwannen, medienbedingter Einsatz
- Stahlblechauskleidung legierter/unlegierter Stahl
- Kunststoffwannen oder Folienauskleidung PE, PP, PVC
Baureihe W
Auffangwannen ohne Zusatzausrüstung
- Unter LAU-Anlagen (Lagern, Abfüllen, Umfüllen)
- Unter HBV-Anlagen (Herstellen, Behandeln, Verwenden)
- Für Umschlagflächen/kontaminiertes Löschwasser
SCHEIDT W-1
Auffangwanne in einem Betoniergang betoniert, max. Länge: 6m
SCHEIDT W-2
Auffangwanne in zwei Betoniergängen (mit Dichtband in
der Arbeitsfuge) betoniert, max. Länge: 12m
Baureihe WE
- Für ortsfeste Tanks, Pumpen, Rührwerke
- Für Transformatoren, E-Spulen
SCHEIDT WE-1
- Auffangwanne mit eingesetzter Betonabdeckung
- in ein oder zwei Betoniergängen herstellbar max. Länge
bis 12m
SCHEIDT WE-3
- Auffangwanne ohne Trennwand
- mit oder ohne Abdeckung durch flammenhemmende Blechprofile
- in ein oder zwei Betoniergängen herstellbar max. Länge
bis 12m

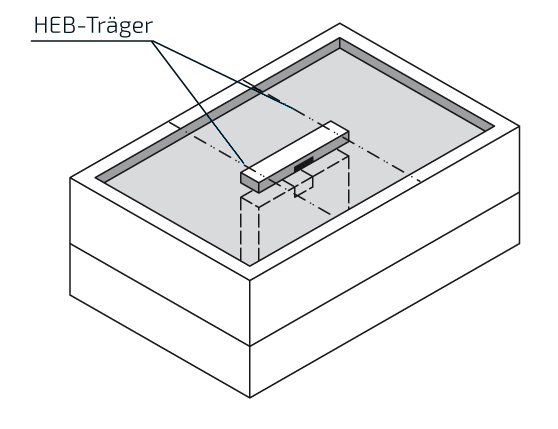

SCHEIDT WE-4 und WE-5
WE-4 Auffangwanne: Außenwanne
WE-5 Auffangwanne: Innenwanne
- Kombinationswanne

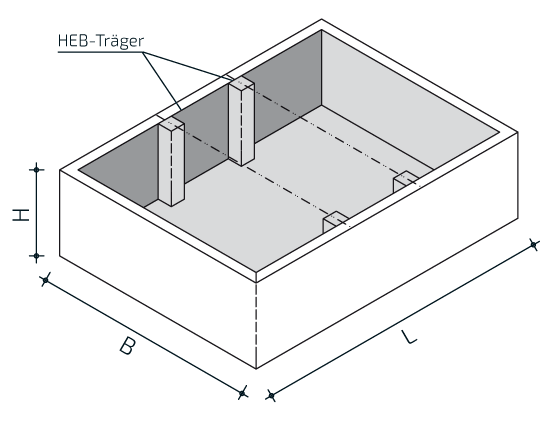

Mögliche Abmessungen
- Länge: 600 cm – 1300 cm in 1 cm Schritten
- Breite: 300 cm – 500 cm in 10 cm Schritten
- Lichte Höhe: 80 cm, 100 cm, 120 cm, 130 cm
- Dicke der Sohlplatte: 22 cm
Ausstattung
- Beton oder Gitterrostabdeckung mit Einstiegsluke
- Erdungsdurchführungen Typ HDE
- Geschlossene Dichtsätze Typ HRD
- Edelstahlwannenverbinder DN 125
- Trafoschienen
- Sonstige Ein- und Aufbauten nach Zulassung beim DIBt gemäß Kundenwunsch
- Brandschutzwände
