SCHEIDT SYSTEM NZ

Nicht begehbare Stationen, Zellenbauweise

Das SCHEIDT SYSTEM NZ 240-310 im Detail.

Technische Daten:

SCHEIDT SYSTEM NZ 240-310

 Nennleistung:  max. 1600 kVA¹

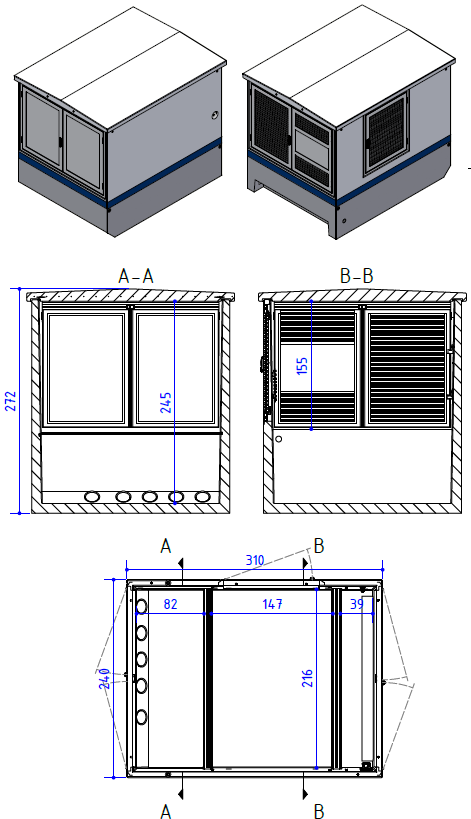

Abmessungen außen:
B: 2,40 m L: 3,10 m H: 2,71 m
Abmessungen innen:
B: 2,17 m L: 2,87 m H: 2,44 m
Gesamtleergewicht:² ca. 9,63 t
Dachgewicht: ca. 2,45 t
Bebaute Fläche: 7,44 m²
Umbauter Raum: 20,16 m³
Nutzfläche: 6,23 m²
Stationsanschlag: Rd36
Dachanschlag: Rd16
Standardtürmaße Lichtes Türmaß Lichtes Türmaß
Baurichtmaß Stahltüren Alutüren
B: 2155 x H: 1320 mm B: 2065 x H: 1230 mm B: 2095 x H: 1185 mm
B: 1100 x H: 1320 mm B: 1030 x H: 1230 mm B: 1055 x H: 1185 mm

¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.

² Leergewicht abhängig vom Stationsaufbau.

NZ 240-310
