Kompaktstation NZ
Die Produktgruppe NZ von Scheidt umfasst nicht begehbare Trafostationen in Zellenbauweise.
Die kompakten Stahlbeton-Fertigteilgebäude sind eine günstige und robuste Lösung für die Energieverteilung in unterschiedlichen Einsatzbereichen. Typische Anwendungen sind Ortsnetze, Industriegelände sowie Anlagen der erneuerbaren Energien.
Bedingt durch das Fertigungsverfahren sind die Abmessungen in der Regel fest vorgegeben. Gleichzeitig steht eine große Auswahl an Stationsgrößen und Ausstattungsvarianten zur Verfügung. So findet sich für sehr viele Anforderungen in der Stromversorgung eine passende Trafostation.

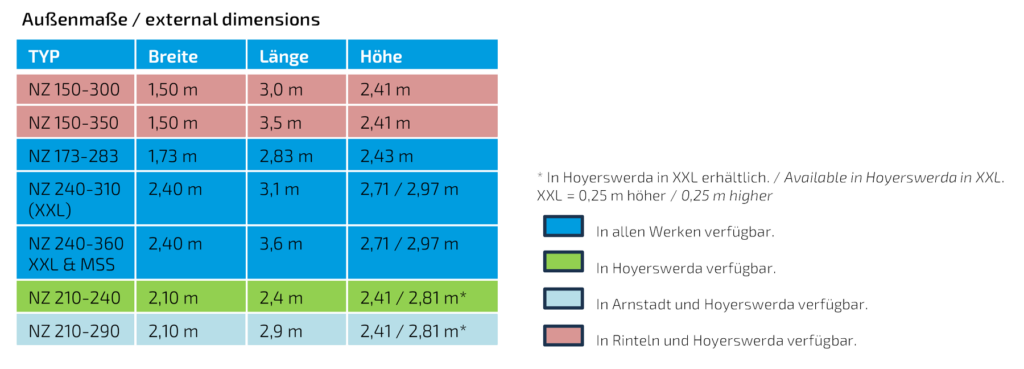

Daten zu unseren NZ Kompaktstationen
Verwendung
- Stationen für die Energieversorgung in Ortsnetzen, auf Industriegeländen und in Anlagen der erneuerbaren Energien
- Pumpstationen
- Gasregelstationen
- Umformer- und Übergabestationen für den Bahnbetrieb
- Gebäude zur Unterbringung von Steuerungs- und Signalanlagen
Aufbau und Ausführung
- Stahlbetonelemente: Druckfestigkeitsklasse C35/45
- Zellenbauweise ohne Arbeitsfuge (Herstellung in einem Guss/Glockengussverfahren)
- Gewährleistung hoher Kurzschluss- und Störlichtbogensicherheit (einschl. der inneren Trennwände)
- Höchstmögliche Wasser- und Öldichtigkeit ohne zusätzliche Beschichtung
Dach
- Walm- oder pultdachartige 100–130 mm starke Stahlbetonplatte, von innen mit dem Baukörper verschraubt.
Optionen und Ausstattungen
- Unterschiedliche Türen- und Lüftungsgittergrößen
- Vorgesehene natürliche Belüftung, bei Bedarf: Zwangsentlüftung (Wand-/Dachventilator)
- Ölauffangfläche zusätzlich mit ölfestem Anstrich
- Abdichtung der Wanne mit WHG-zugelassenem System
- Dichtungssysteme div. zertifizierter Hersteller (für die Durchführung von Kabeln und Rohren)
Elektrische Ausrüstung
- Sämtliche für den Ausbau erforderlichen elektrischen Komponenten können entweder vom Kunden bereitgestellt oder durch Scheidt geliefert werden.
Baukörpermontage/Zusammenstellung
- Erfolgt im Werk
NZ Kompaktstation-Varianten
Technische Daten:
Kompaktstation NZ 150-300 ONS Ohne Trafoklappe
Kompaktstation NZ 150-300 ONS Ohne Trafoklappe
Kompaktstation
| Nennleistung¹: | max. 630 kVA | |
| Abmessungen außen: | ||
| B: 1,50 m | L: 3,00 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,27 m | L: 2,77 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2865 x 1415mm | 2750 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 150-300 ONS Mit Trafoklappe
Kompaktstation NZ 150-300 ONS Mit Trafoklappe
Kompaktstation
| Nennleistung¹: | max. 630 kVA | |
| Abmessungen außen: | ||
| B: 1,50 m | L: 3,00 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,27 m | L: 2,77 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2865 x 1415mm | 2750 x 1300 mm |
| Trafo | 1090 x 1105mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 150-350 ONS mit Trafoklappe
Kompaktstation NZ 150-350 ONS mit Trafoklappe
Kompaktstation
| Nennleistung¹: | max. 630 kVA | |
| Abmessungen außen: | ||
| B: 1,50 m | L: 3,50 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,27 m | L: 3,27 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2865 x 1415mm | 2750 x 1300 mm |
| Trafo | 1170 x 1415mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 150-350 ONS mit Trafo- und Fernwirkklappe
Kompaktstation NZ 150-350 ONS mit Trafo- und Fernwirkklappe
Kompaktstation
| Nennleistung¹: | max. 630 kVA | |
| Abmessungen außen: | ||
| B: 1,50 m | L: 3,50 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,27 m | L: 3,27 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2865 x 1415 mm | 2750 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
| Fernwirk | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 173-283 ONS
Kompaktstation NZ 173-283 ONS
Kompaktstation
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 1,73 m | L: 2,83 m | H: 2,43 m |
| Abmessungen innen: | ||
| B: 1,50 m | L: 2,60 m | H: 2,21 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 1580 x 1415 mm | 1465 x 1300 mm |
| NS | 1745 x 1415 mm | 1630 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 173-283 KAH
Kompaktstation NZ 173-283 KAH
Kompaktstation
| Nennleistung¹: | ||
| Abmessungen außen: | ||
| B: 1,73 m | L: 2,83 m | H: 2,43 m |
| Abmessungen innen: | ||
| B: 1,50 m | L: 2,60 m | H: 2,21 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2575 x 1415 mm | 2460 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 210-240 ONS
Kompaktstation NZ 210-240 ONS
Kompaktstation
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,40 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,17 m | H: 2,13 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 1745 x 1415 mm | 1630 x 1300 mm |
| NS | 1745 x 1415 mm | 1630 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage
Technische Daten:
Kompaktstation NZ 210-240 XXL ONS
Kompaktstation NZ 210-240 XXL ONS
Kompaktstation
| Nennleistung: | max. 800 kVA¹ | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,40 m | H: 2,83 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,17 m | H: 2,54 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 1745 x 1725mm | 1630 x 1610 mm |
| NS | 1745 x 1725mm | 1630 x 1610 mm |
| Trafo | 1090 x 1105mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 210-290 3-Raum
Kompaktstation NZ 210-290 3-Raum
Kompaktstation
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,90 m | H: 2,43 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,67 m | H: 2,16 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2245 x 1415 mm | 2130 x 1300 mm |
| NS | 1745 x 1415 mm | 1630 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 210-290 XXL 3-Raum
Kompaktstation NZ 210-290 XXL 3-Raum
Kompaktstation
| Nennleistung: | max. 800 kVA¹ | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,90 m | H: 2,83 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,67 m | H: 2,56 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2245 x 1725 mm | 2130 x 1610 mm |
| NS | 1745 x 1725 mm | 1630 x 1610 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 210-290 2-Raum
Kompaktstation NZ 210-290 2-Raum
Kompaktstation
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,90 m | H: 2,44 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,67 m | H: 2,17 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS & NS | 2765 x 1415 mm | 2650 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 210-290 XXL 2-Raum
Kompaktstation NZ 210-290 XXL 2-Raum
Kompaktstation
| Nennleistung: | max. 800 kVA¹ | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,90 m | H: 2,83 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,67 m | H: 2,56 m |
| Türmaße (BxH)² | Baurichtmaß | Lichtes Türmaß |
| MS & NS | 2765 x 1725 mm | 2650 x 1610 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-310 H-Aufbau
Kompaktstation NZ 240-310 H-Aufbau
Kompaktstation
| Nennleistung¹: | max. 1600 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,10 m | H: 2,72 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 2,87 m | H: 2,47 m |
| Türmaße (BxH)² | Baurichtmaß | Lichtes Türmaß |
| MS | 2245 x 1545 mm | 2130 x 1430 mm |
| NS | 2246 x 1545 mm | 2131 x 1430 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-310 H-Aufbau -4T
Kompaktstation NZ 240-310 H-Aufbau -4T
Kompaktstation
| Nennleistung¹: | max. 1600 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,10 m | H: 2,72 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 2,87 m | H: 2,47 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2245 x 1545 mm | 2130 x 1430 mm |
| NS | 2245 x 1545 mm | 2131 x 1430 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:

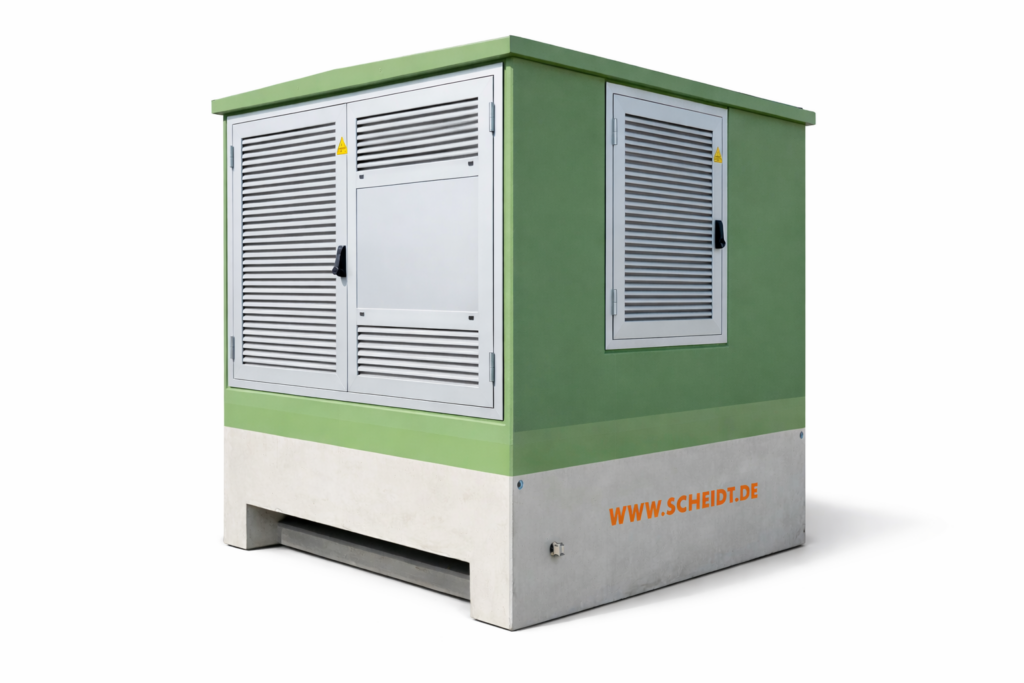

Kompaktstation NZ 240-310 XXL H-Aufbau
Kompaktstation NZ 240-310 XXL H-Aufbau
Kompaktstation
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,10 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 2,78 m | H: 2,70 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2245 x 1725 mm | 2130 x 1610 mm |
| NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-360 XXL H-Aufbau
Kompaktstation NZ 240-360 XXL H-Aufbau
Kompaktstation
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,70 m |
| Türmaße (BxH)² | Baurichtmaß | Lichtes Türmaß |
| MS&NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage
Technische Daten:
Kompaktstation NZ 240-360 XXL H-Aufbau -4T
Kompaktstation NZ 240-360 XXL H-Aufbau -4T
Kompaktstation
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,70 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS & NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
Technische Daten:
Kompaktstation NZ 240-360 MS-seitlich
Kompaktstation NZ 240-360 MS-seitlich
Kompaktstation
| Nennleistung¹: | max. 1600 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,72 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,45 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2865 x 1545 mm | 2750 x 1430 mm |
| NS | 2245 x 1545 mm | 2130 x 1430 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1430 mm |
| Fernwirk | 1170 x 1415 mm | 1035 x 1430 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-360 XXL MS-seitlich
Kompaktstation NZ 240-360 XXL MS-seitlich
Kompaktstation
| Nennleistung¹: | max. 1600 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,70 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2865 x 1725 mm | 2750 x 1610 mm |
| NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
| Fernwirk | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-360 XXL H-Aufbau -36kV
Kompaktstation NZ 240-360 XXL H-Aufbau -36kV
Kompaktstation
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,70 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS & NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
Kompaktstation NZ 240-360 XXL H-Aufbau -3150kVA
Kompaktstation NZ 240-360 XXL H-Aufbau -3150kVA
Kompaktstation
| Nennleistung¹: | max. 3150 kVA | |
| Abmessungen außen: | ||
| B: 2,40 m | L: 3,60 m | H: 2,97 m |
| Abmessungen innen: | ||
| B: 2,17 m | L: 3,37 m | H: 2,70 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS & NS | 2245 x 1725 mm | 2130 x 1610 mm |
| Trafo | 1170 x 1415 mm | 1035 x 1300 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
