NEK – nicht begehbar mit Keller
Mit Stationen vom Typ NEK entscheiden Sie sich für ein nicht begehbares Stahlbeton-Fertigteilgebäude in Elementbauweise mit Keller. Diese Bauweise bietet klare Vorteile: Die Station ist vielseitig einsetzbar, kostengünstig in der Herstellung und benötigt nur eine geringe Stellfläche. Zudem ermöglicht die Elementbauweise der Trafostation eine flexible Anpassung der Wandhöhe an unterschiedliche Trafogrößen und damit eine optimale Berücksichtigung der erforderlichen Biegeradien der Kabel.
- Material: Stahlbeton der Druckfestigkeitsklasse C35/45

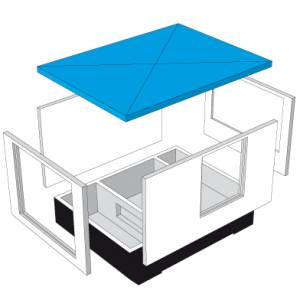

- Stationskörper in Elementbauweise mit Keller
- Keller monolithisch gefertigt
- Individuell konfigurierbar in Wandhöhen und Durchbrüchen bis Leistung von 4.000kVA
- Wasser- und Öldicht ohne zusätzliche Beschichtung
- Wenn die NZ zu wenig Platz und die BEK zu viel Platz bietet, dann ist die NEK die Lösung.
Daten zu unseren NEK-Stationen
Verwendung
- Stationen für die Energieversorgung, Pumpstationen, Gasregelstationen, Umformer- und Übergabestationen für den Bahnbetrieb, Gebäude zur Unterbringung von Steuerungs- und Signalanlagen
Aufbau und Ausführung
- Stahlbetonelemente: Druckfestigkeitsklasse C35/45
- Elementbauweise ohne Arbeitsfuge (Herstellung in einem Guss/Glockengussverfahren)
Dach
- Walm- oder pultdachartige 100–130 mm starke Stahlbetonplatte, von innen mit dem Baukörper verschraubt
Wände
- Einzelne Elemente aus Stahlbeton C 35 hergestellt
- Mit Betonzwischenboden schutzleitend verschweißt nach statischen Vorgaben
Zwischenboden
- 16 cm starker Stahlbeton
Kabelkeller
- Monolithisch, ohne Arbeitsfuge in einem Arbeitsgang produziert
- Höchstmögliche Öldichtigkeit ohne zusätzliche Beschichtung
- Bauweise verhindert Sicker- und Haftwasser-Eindringung
- frostsichere Erdung
Optionen und Ausstattungen
- Unterschiedliche Türen- und Lüftungsgittergrößen
- Wand-/Dachventilator möglich bei erforderlicher Zwangsentlüftung (Standard: natürliche Belüftung)
- Ölauffangfläche zusätzlich mit ölfestem Anstrich
- Abdichtung der Wanne mit WHG-zugelassenem System
- Dichtungssysteme div. zertifizierter Hersteller (für die Durchführung von Kabeln und Rohren)

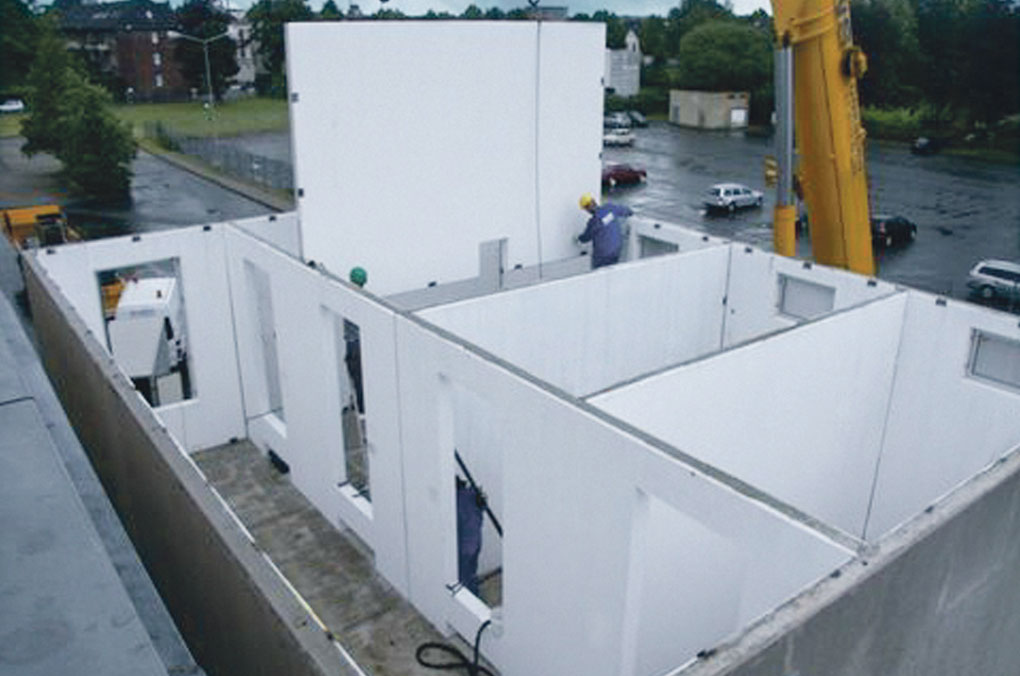

Baukörpermontage/Zusammenstellung
- Erfolgt im Werk
Die NEK-Varianten
Weitere Abmessungen gern auf Anfrage.
Technische Daten:
NEK 250-350
NEK 250-350
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 2,50 m | L: 3,50 m | H: 3,40 m |
| Abmessungen innen: | ||
| B: 2,22 m | L: 3,22 m | H: 3,03 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2165 x 1725 mm | 2050 x 1610 mm |
| NS | 2165 x 1725 mm | 2050 x 1610 mm |
| Trafo | 1170 x 1725 mm | 1035 x 1610 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
Technische Daten:
NEK 300-400
NEK 300-400
| Nennleistung¹: | max. 2500 kVA | |
| Abmessungen außen: | ||
| B: 3,00 m | L: 4,00 m | H: 3,40 m |
| Abmessungen innen: | ||
| B: 2,72 m | L: 3,72 m | H: 3,03 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2165 x 1725 mm | 2050 x 1610 mm |
| NS | 2165 x 1725 mm | 2050 x 1610 mm |
| Trafo | 1170 x 1725 mm | 1035 x 1610 mm |
Technische Daten:
NEK 300-450
NEK 300-450
| Nennleistung¹: | max. 4000 kVA | |
| Abmessungen außen: | ||
| B: 3,00 m | L: 4,50 m | H: 3,40 m |
| Abmessungen innen: | ||
| B: 2,72 m | L: 4,22 m | H: 3,03 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 2165 x 1725 mm | 2050 x 1610 mm |
| NS | 2166 x 1725 mm | 2051 x 1610 mm |
| MS | 1170 x 1725 mm | 1035 x 1610 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
