So flexibel wie Ihre Ansprüche

SCHEIDT SYSTEM BEK

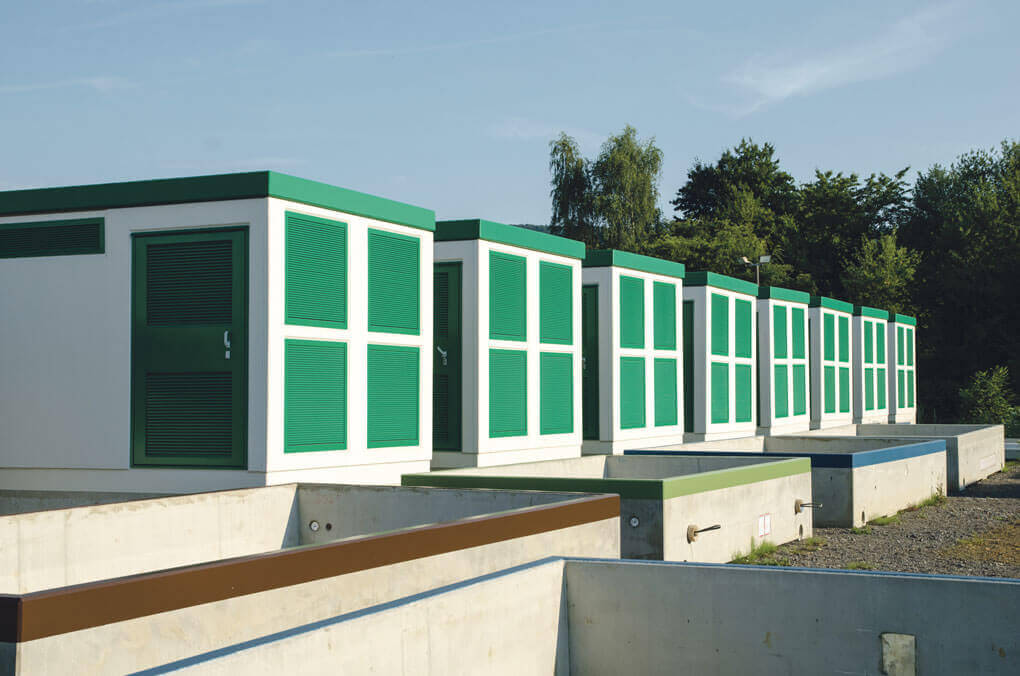

Begehbare Stationen, Elementbauweise mit Keller

Flexible Fertigungsgrößen und ein großes Einsatzspektrum zeichnen das SCHEIDT SYSTEM BEK aus. Die begehbaren Trafostationen BEK sind Stahlbeton-Fertigteilgebäude, die keine Wünsche offenlassen. Sie bieten ausreichend Platz für die Aufnahme von z. B. Schaltanlagen, Transformatoren, Zähl- und Messeinrichtungen. Schlüsselfertig.

Material: Stahlbeton der Druckfestigkeitsklasse C35/45
Stationskörper in Elementbauweise mit/ohne Keller
Keller monolithisch gefertigt
Individuell konfigurierbar
Wasser- und Öldicht ohne zusätzliche Beschichtung
Türen aus Stahl oder Aluminium einsetzbar

Daten zu Scheidt System BEK

Aufbau und Ausführung

Stahlbetonelemente: Druckfestigkeitsklasse C35/45
Bedienung/Wartung der Ausstattungskomponenten erfolgt witterungsunabhängig im Trockenen

Dach

Kassettendach (auch als Gründach), optional: Pultdach, Satteldach
Auf Elastomerlager aufgelegt (Vermeidung Wärmespannungen auf Wände)
UV-beständiger, luftdurchlässiger Filterschaum (Abdichtung Dach/Wand, Unterdachentlüftung)
Führung gegen seitliche Verschiebungen (Druckentlastung im Störlichtbogenfall)
Falls erforderlich: feste Verbindung Dach/Baukörper
Entwässerung über Fallrohr

Wände

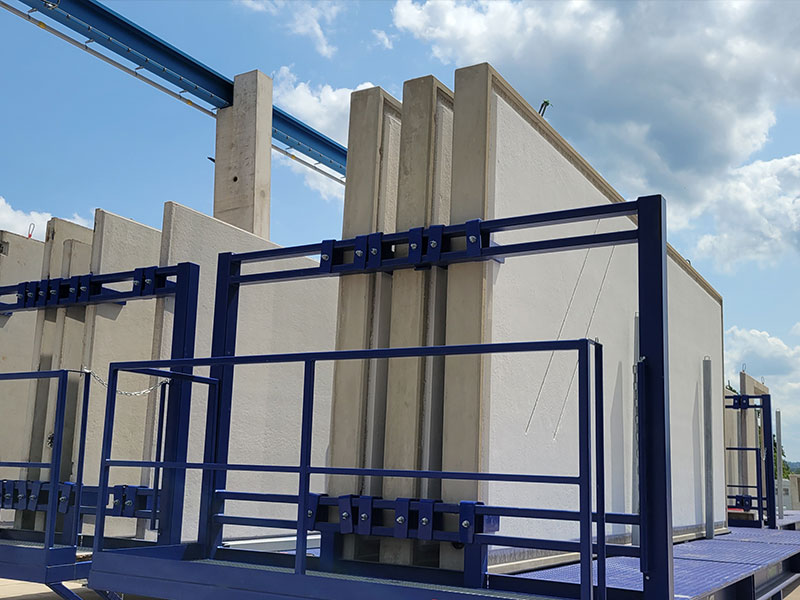

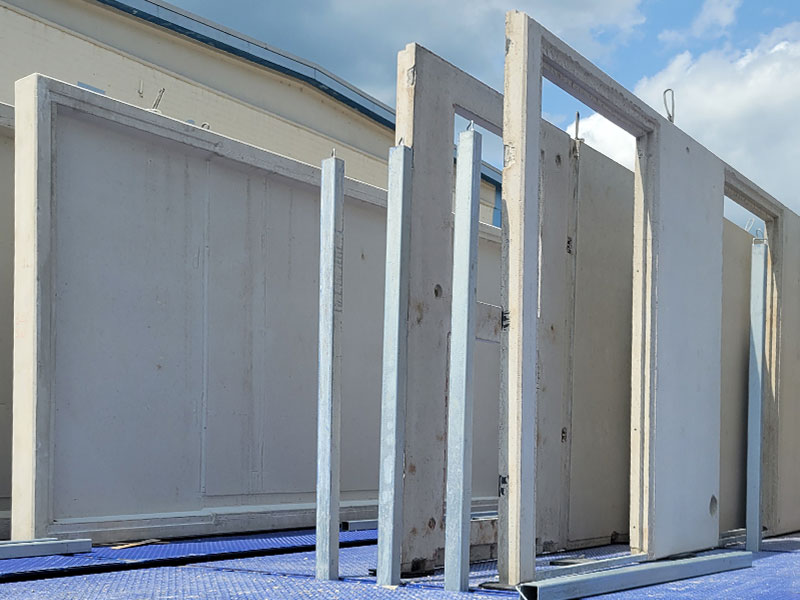

Einzeln gefertigt
Bei Option Betonzwischenboden: Schutzleitend verschweißt nach statischen Vorgaben

Zwischenboden

Aufgeständerter Zwischenboden aus rutschfest beschichteten Verbundholzplatten
Optional: 16 cm starker Stahlbeton-Boden
Mit sämtlichen Kabelaussparungen für Mittel-/Niederspannung sowie Transformatoranschluss
Zugang Kabelkeller: ca. 60 x 60 cm, Abdeckung mit 25-mm-Multiplex-Schichtholzplatte, Verriegelung: störlichtbogensicher (2 Vorreiberverschlüsse)

Kabelkeller

Monolithisch, ohne Arbeitsfuge in einem Arbeitsgang produziert
Höchstmögliche Öldichtigkeit ohne zusätzliche Beschichtung
Bauweise verhindert Sicker- und Haftwasser-Eindringung
Frostsicheres Gründungspolster
Verstellbare Trafofahrschienen aus verzinktem Stahl

Optionen und Ausstattungen

Unterschiedliche Türen- und Lüftungsgittergrößen
Wand-/Dachventilator möglich bei erforderlicher Zwangsentlüftung (Standard: natürliche Belüftung)
Ölauffangfläche zusätzlich mit ölfestem Anstrich
Abdichtung der Wanne mit WHG-zugelassenem System
Dichtungssysteme div. zertifizierter Hersteller (für die Durchführung von Kabeln und Rohren)

Baukörpermontage / Zusammenstellung

Erfolgt im Werk, im Bedarfsfall auf der Baustelle
Lieferung/Aufstellung komplett oder separat in Einzelteilen möglich

Abmessungen

Außenmaße

Typ	Breite	Länge
BEK 250	2,50 m	2,5 -10,0 m
BEK 280	2,80 m	3,0 -10,0 m
BEK 300	3,00 m	3,0 -10,0 m
BEK 330	3,00 m	3,0 -10,0 m
BEK 360	3,60 m	3,0 -10,0 m

Wandhöhen

Höhe	Lichte Raumhöhe	Höhe mit Standard-Keller 0,75 m
2,42 m	2,335 m	3,53 m
2,5 m	2,415 m	3,61 m
2,6 m	2,515 m	3,71 m
2,7 m	2,615 m	3,81 m
2,8 m	2,715 m	3,91 m
2,9 m	2,815 m	4,01 m
3,0 m	2,915 m	4,11 m
3,1 m	3,015 m	4,21 m

Verfügbare Maße aus dem Werk Arnstadt. Andere Maße in anderen Werken verfügbar.

„Die Anforderungen im Markt haben sich geändert, vor allem in Bezug auf die Typen von Trafostationen. Durch unser 10-cm-Modellraster bietet SCHEIDT eine 6-fach größere Modellpalette!“
