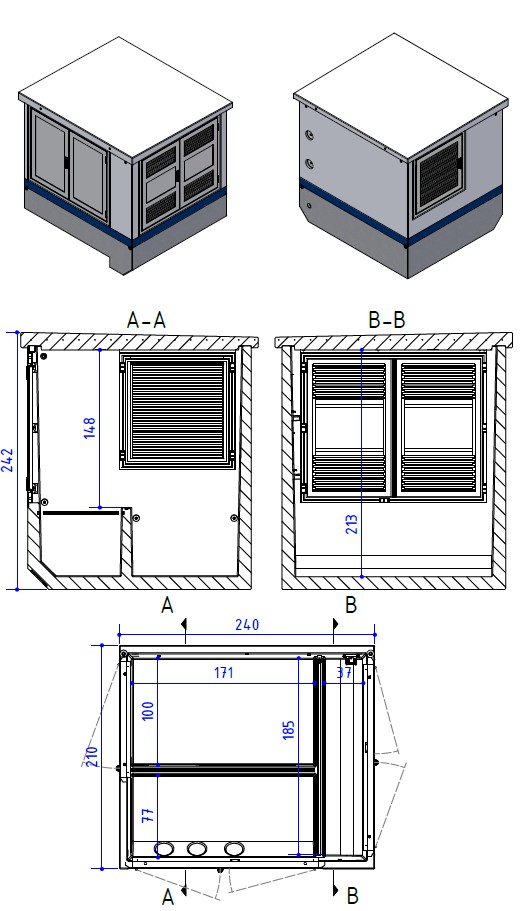

Technische Daten, Abmessungen
NZ 210-240 ONS
Kompaktstation
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 2,10 m | L: 2,40 m | H: 2,42 m |
| Abmessungen innen: | ||
| B: 1,87 m | L: 2,17 m | H: 2,13 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 1745 x 1415 mm | 1630 x 1300 mm |
| NS | 1745 x 1415 mm | 1630 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage
Weitere schlüsselfertige Stationen
BEK
Begehbare Station in Elementbauweise
mit Keller
BE
Begehbare Station in Elementbauweise
ohne Keller
NEK
Nicht begehbare Station in Elementbauweise
mit Keller
