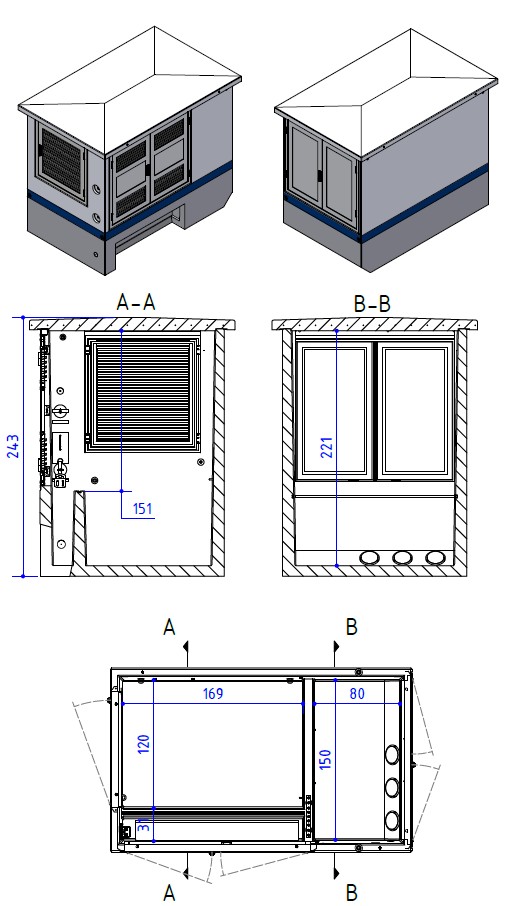

Technische Daten, Abmessungen
NZ 173-283 ONS
| Nennleistung¹: | max. 800 kVA | |
| Abmessungen außen: | ||
| B: 1,73 m | L: 2,83 m | H: 2,43 m |
| Abmessungen innen: | ||
| B: 1,50 m | L: 2,60 m | H: 2,21 m |
| Türmaße (BxH):² | Baurichtmaß | Lichtes Türmaß |
| MS | 1580 x 1415 mm | 1465 x 1300 mm |
| NS | 1745 x 1415 mm | 1630 x 1300 mm |
| Trafo | 1090 x 1105 mm | 955 x 990 mm |
¹ Installierte Nennleistung abhängig von den Trafoverlusten
und der verwendeten Lüftungstechnik.
² Standardtüren = Alu eloxiert. Alutüren lackiert und Stahltüren auf Anfrage.
